一、产品描述

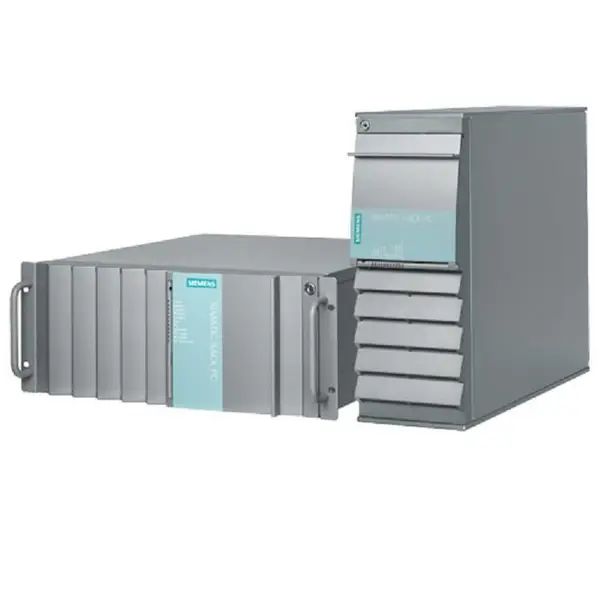

新的SIMATIC IPC647C 19 英寸机架式PC 配备了***新的2010 Intel Core 微处理器工艺(Intel Core i)。它是我们可裁剪和长期可用机架式PC 系列的一员，虽然是SIMATIC IPC847C 的“小兄弟”，但却具有相同的表现性能、相同的基底。在外观和设计上，因为它满足坚固性和工业稳定性的要求，并且当完全组态后可在环境温度达到50 °C 时不出现降额。具有灵活性和紧凑性。

二、产品参数

主要特性

因为采用了***新的英特尔技术，对于需要可视化、计算和控制的任务具有很高的系统性能

用于扩展卡的3 个空闲的PCI-/PCI-Express 插槽
大量用于现场或控制级通信的集成接口
大量诊断和监视选件
通用于工业工作站或服务器应用
安装深度小，用于深度只有500mm 的节省空间的机柜
其它新功能的实例是：用于需要可视化任务的图形扩展选件(双重监视)，***的前面板LED 诊断增加系统可用性，前置USB 端口(带关闭的前门，可用于USB 设备的防盗保护)。

英特尔处理器：Core i7、Core i5 或者Core i3；每个处理器均为双核且拥有超线程，某些甚至具有Turbo-Boost 技术
Intel BD82QM57 平台控制器Hub (PCH，以前的芯片组)
DDR3 1066 内存技术，***多8 GB RAM，支持双通道技术
为***图形显示，在处理器中集成了Intel 图形媒体加速器HD
PCI-Express x16 插槽，用于PCI-Express 显卡或I/O 模块扩展
PCI-Express x8 (4 组) 插槽，用于快速访问I/O 设备
SATA 硬盘，对于大数据量可到500 GB 容量，且拥有NCQ 技术(原生命令队列)
***的PCI-Express x16 显卡，用于可视化应用场合的多重监视

工业适用性高

***的工业设计和紧凑机架发明(2HU 安装高度88 mm，安装深度444 mm)
全部组态下，具有50°C 环境温度下的处理器功率
用于工业应用的、具有高电磁兼容性能的全金属机架
运行期间可承受0.5 g 振动或5 g 冲击
前面板风扇和粉尘过滤器，过压通风防尘设计

高的工业功能和灵活性

***多可达3 个用于扩展卡的长插槽(2 个PCI 或1 个PCI，1 个PCIe x8 (4 组) 和1 个PCIe x16)，且有多个板载接口，从500mm 柜深开始
3 个板载PROFINET 接口(可选，兼容CP1616，不占用PC 插槽)，用于分布式现场设备的*** 连接或连接到SIMATIC S7
1 个板载PROFIBUS 接口(可选，兼容CP5611，不占用PC 插槽)
2 个局域网10/100/1000 Mbit/s 连接接口(千兆局域网)，带有可锁特性的革新RJ45 快速连接插头
7 个高速USB 2.0 端口，其中2 个为前置(一个可以在前门关闭时使用)，1 个为内置
DVI-I 接口(用于通过适配器连接的VGA 和/或DVI-D 监视器)
双重监视(2 个VGA 或2 个DVI-D)，通过诱导式冷却设计的PCI-Express x16 显卡实现
灵活的操作系统选择：Windows 7 Ultimate；Windows XP Professional；Server 2008
采用速度受控风扇，具有低噪声性能
***的节能特性(局域网唤醒，具有80% 效率的低功耗)
灵活的应用选择，可作为带有/没有伸缩轨道的19" 机架式PC 使用或作为紧凑式桌面工业PC 使用

高的系统可用性和友好服务设计

用作工业服务器或工作站时，确保24 小时全天候运行
用于因特网和PROFIBUS 或PROFINET 的状态显示(前面板LED 灯)；风扇、温度、看门狗和RAID1 配置中硬盘的报警指示
通过SIMATIC PC DiagBased 或DiagMonitor 软件(选件) 的有效自诊断
通过RAID1 实现高数据完整性(磁盘系统镜像)
发生故障情况下的硬盘快速识别和更换(例如通过用于RAID 配置中硬盘报警的前面板LED 灯)
RAID 配置中的“热拔插”硬盘更换架(运行期间的硬盘更换)
32GB 容量的SATA SSD (电子盘)，具有可靠性和速度
ECC 内存扩展(可选)
前置CF 卡驱动器(可选)
冗余千兆局域网连接(带teaming 功能)
通过可上锁的门，保护未经授权而进行前面板组件的更换(如USB 软件狗)
互锁风扇外壳：只有在前门打开的情况下才能更换过滤垫和前面板风扇
只有在前门打开的情况下才能打开机架盖
单元中内置USB 插口保护，如用于软件狗
友好服务设计(改装、维护)，如无需任何工具可更换前面板风扇
已安装并***操作系统的还原和恢复光盘

高的投资安全性

具有英特尔嵌入式组件的长期可用平台，至少有两年半的销售期
由西门子进行PC 开发和制造(包括主板和BIOS)
多代设备安装兼容
支持传统接口(PS/2、COM、LPT)
销售结束后5 年内可购买备件
使用SIMATIC 组件进行系统测试
***销售认证(cULus)

应用领域

SIMATIC IPC647C 为机器、系统和面板制造商提供***的19" 机架式PC 平台，用于与机器相关的工业应用：

测量、控制和过程及机器数据的闭环控制
制造过程的可视化
质量控制框架内的图像处理
数据采集和管理
服务器应用
SIMATIC IPC647C 有一个CE 标签，可用于工业、家庭和商业领域，因而可以用于工业和楼宇自动化或公众设施中。因为该产品只有445mm 的安装深度，在500mm 19" 柜子中安装没有任何问题。

基本设计

全金属19" 机架(2HU)，高的机械坚固性(振动/冲击) 和高的电磁兼容性
用于水平安装并计划用于伸缩导轨安装
前门可上锁，用于授权操作(操作保护) 前置更换媒介、控制元件(复位、电源)、USB 接口、前面板风扇和粉尘过滤器
用于PC 模块的卡固定器，用于安全操作和运输(振动，冲击)
只需松开一个螺丝即可打开机架盖，只需一个工具就可更换PC 组件(如PC 卡或硬盘)
无需任何工具即可更换前面板风扇和粉尘过滤器
使用球轴承前面板风扇，通过过滤器实现过压通风防尘
安装驱动的3 个插槽
前面板：2 个硬盘更换架(窄板设计)，1 个光驱(超薄型) 或者一个CF 卡插口
内部：2 个3.5"，位于防震驱动器固定架内，是用于代替更换架的另一个选择
集成显卡，处理器中集成Intel GMA HD，分辨率2048 x 1536 像素，60 Hz，16 位彩色
接口：
2 个LAN 10/100/1000 Mbit/s 以太网接口(RJ45，带teaming 功能)
后侧背面有4 个USB 2.0 接口，前面板有2 个USB 2.0接口(如果前门关闭则只有其中一个可用)，1 个位于内部，如用于软件狗的接口。
2 个PS/2接口、COM1、COM2、LPT1、DVI-I
3 个空闲扩展插槽(一贯如此)：
1 个PCI 插槽
1 个PCI-Express x16 插槽
1 个PCI-Express x8 (4 组) 插槽
组态形式
微处理器：
Intel Core i7-610E ( 2C/4T，2.53 GHz，4 MByte 高速缓冲，Turbo Boost，VT-d，EM64T)
Intel Core i5-520E ( 2C/4T，2.4 GHz，3 MByte 高速缓冲，Turbo Boost，VT-d，EM64T)
Intel Core i3-330E ( 2C/4T，2.13 GHz，3 MByte 高速缓冲，EM64T)
主存
从1 GB 到8 GB DDR3 1066 SDRAM 容量(2 GB 以上开始组态为双通道，以获取***优性能)
ECC 内存
请注意：
要使用大于4 GB 的工作内存，需要安装64 位的操作系统。对于32 位的操作系统，使用4 GB 或以上的配置，可看到的内存减少到大约3.5 GB 或更少。对于8 GB 的配置，可看到的内存减少到大约7.5 GB 或更少。
板载现场总线：
PROFIBUS/MPI、兼容CP5611
或PROFINET、3 个RJ45 接口、兼容CP16116
总线模块：
带3 个空闲插槽(2 个PCI，1 个PCI-Express x16)
图像扩展：
显卡PCI-Express x16 (双头显示端口：2 个VGA 或经由适配器的2 个DVI-D接口)，256 MB，2048 x 1536 像素，75 Hz，32 位彩色
用于连接板载图像接口(1 个VGA) 到模拟监视器的适配器电缆(DVI-I 到VGA)
驱动器：
SATA 3.5“ 硬盘，带NCQ 技术或电子盘SATA 2.5“：
内部安装：
1 个32 GB 的SSD (SLC)
安装在内部具有吸收振动和冲击的硬盘盒上或前面板侧的更换架中(RAID1 配置中热拔插)：
1 个250 GB
1 个或2 个500 GB
RAID1，500 GB，(2 个500 GB，磁盘镜像)，板载RAID 控制器
1 个32 GB SSD (SLC)，前面板侧更换架中
光驱：DVD±R/RW 超薄型SATA 或CF 插口ATA，前面板侧
电源：
交流：100 ... 240 V，50 ... 60 Hz
特定的电源线
预安装和启用的操作系统：
Windows XP Professional 多国语言版，32 位
Windows 7 Ultimate 多国语言版，32 位
Windows Server 2008 标准版，含5 个客户机，多国语言版，32 位
SIMATIC IPC DiagMonitor
SIMATIC IPC Image&Partition Creator 软件
