一、产品描述

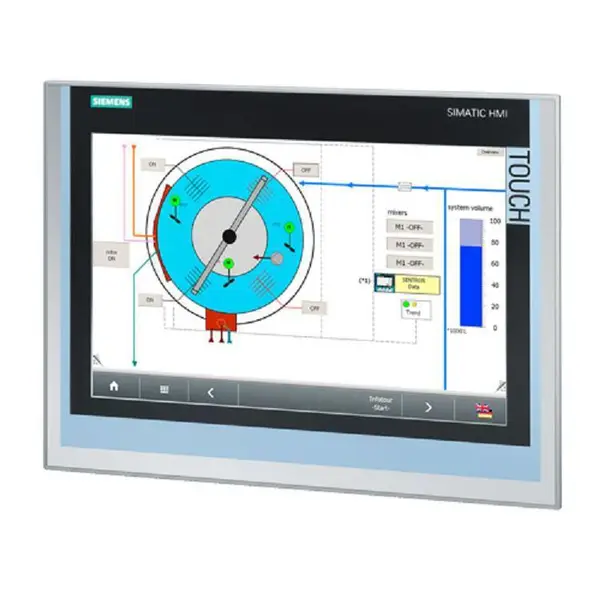

采用性能得到优化的****** Intel Atom 技术的***微型面板式 PC SIMATIC IPC277D于2011.10.1投放中国市场。

应用领域

SIMATIC IPC277D 可用于直接在机器上以紧凑形式执行简易控制与可视化任务：

可进行简便测量与控制，例如，通过适用于故障安全应用的 SIMATIC WinAC RTX 和 RTX-F软PLC

具有简易人机界面，例如，通过 SIMATIC WinCC RT Advanced

二、产品优点

■***数据处理，***

采用能耗优化(Power-Optimized)系列(E640)的 Intel-Atom 技术

Wake-on-LAN 用于在待机模式与运行模式之间进行远程控制切换

支持休眠状态/SpeedStep，即根据所需的计算性能进行动态性能调整

oIntel VT-x 可视化技术

■极高的工业功能和灵活性，适用于实现嵌入式解决方案

灵活的存储器设计：CompactFlash 卡或固态硬盘

2 x 千兆以太网接口(具有协作能力);具有实时功能的 PROFINET(通过标准以太网)

3 x 高速 USB 2.0 端口;1 x RS232

随时可运行的嵌入式套件，含有 WinAC RTX 2010 (F) 和/或 WinCC RT V11Advanced (准备中，可选，可实现有吸引力的节省)

512 kB 记忆性存储器 (MRAM)，其中，128 kB 在后备时间内可写(可选，准备中)

嵌入版和标准版操作系统(可选)：WES 2009 和 Windows XP Professional;WES 7 和 Windows 7，准备中

“适用于 Linux 的证书”用于简便而可靠地实现客户特定的基于 Linux 的解决方案，准备中。

■系统可用性高，可减少潜在故障并降低维护***

免维护 - 没有旋转部件(风扇和硬盘)

即使在使用记忆性存储器选件的情况下，也可实现无电池的运行(通过网络进行时钟同步)

预装本地 SIMATIC IPC DiagBase 诊断软件，因此具有***的自诊断功能

■坚固***的工业用宽屏显示屏，7/9/12 英寸，带电阻式触摸屏(15/19 英寸型号正在准备中)

紧凑型微型面板式 PC，安装深度 66 mm 及以上，小对角(7 英寸及以上)

LED 背光照明，可在 0-*** 范围内调节亮度;可达到功耗，适合在船舶上使用

高分辨率，例如，即使是 7 英寸显示屏也可达到 800x480 像素

高色深，所有型号均为 1600 万种颜色

亮度高达 400 CD/m

可视角度高达 170°(水平/垂直)

使用寿命长(背光照明的平均故障间隔时间长达 80000 小时)

前面的防护等级： IP65

人机界面前端(面板式 PC、舒适型面板)采用统一设计

无风扇，工作环境温度可高达 50°C

■投资安全性较高，工程组态***降低

长期可用：上市后，可在 8 - 10 年内提供服务与支持

设计：SIMATIC IPC277D 具有坚固的金属外壳，抗振和抗冲击，并具有良好的电磁兼容性。

基本配置：

Intel Atom 微处理器 E640 (1.0 GHz)，1 GB RAM

2 x 10/100/1000 Mbit/s Ethernet，RJ45

3 x USB V2.0 (高电流)

1 x COM (RS232)

CompactFlash 卡插槽

24 V DC 工业电源

现场总线： PROFINET RT，通过标准以太网可配置的组件：

■前面板：

7 英寸宽，分辨率 800 x 480 像素

9 英寸宽，分辨率 800 x 480 像素

12 英寸宽，分辨率 1280 x 800 像素

■记忆性：

无

512 kB，其中，128 kB 可由 WinAC 使用

■驱动器：

无

CompactFlash 驱动器 2 GB/4 GB/8 GB (可接触)

固态硬盘(SSD) SATA 50 GB，单层单元架构(SLC)

■操作系统：

无

Windows Embedded Standard 2009 预装(预装在 2 GB 以上的 CF 卡/SSD 上)

Windows XP Professional MUI，预装在 SSD 上

附加选件/准备中：

■前面板：

15 英寸宽屏，带前面 USB 端口

19 英寸宽屏，带前面 USB 端口

■屏幕定位调整：

垂直操作(“纵向”)

■CPU/RAM：

1.3 GHz/2 GB RAM 型(带/不带记忆性)

■操作系统：

Windows Embedded Standard 7，预装(4 GB 以上的 CF 卡上或 SSD 上)

Windows 7 MUI (32 位)，预装在 SSD 上

■软件配置(套件)：

软件包 WinAC RTX 2010/F 和 WinCC V11 RT Advanced 尚未发布，将在套件发布时一起发布。

软件套件仅随 4 GB 或更大的 CF 或随 SSD 提供;仅用于嵌入式操作系统;WinAC 需要记忆性。

已计划的套件软件包：

RTX：WinAC RTX 2010

RTX-F：WinAC RTX F 2010

HMI：WinCC RT Advanced

HMI/RTX：WinAC RTX 2010/WinCC RT Advanced

■认证：

船级社认证
